群創5.7寸工業液晶屏基本信息
2024-11-04 11:42:47

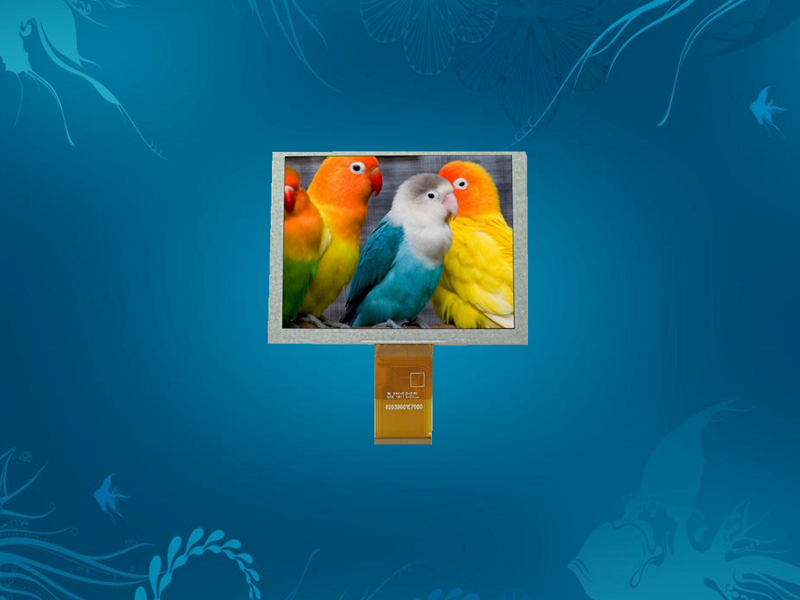

一：群創5.7寸工業液晶屏基本信息
面板品牌：群創 (INNOLUX)
面板型號： G057VGE-T01
工作溫度： -30~85°C
存儲溫度： -30~85°C
作業濕度： 5-95 (%RH)
保存濕度： 5-95 (%RH)
當前生產狀態： 量產中
二：結構特征
液晶屏尺寸： 5.7英寸
點分辨率： 640(RGB)* 480(VGA)
像素密度： 141PPI
像素排列： RGB垂直條狀
寬高比： 4:3(寬:高)
點間距 ： 0.060*0.180mm(橫*豎)
像素間距： 0.180*0.180mm(橫*豎)
面板重量： 155/170g(Typ./MAX.)
表面處理： 霧面(Haze 25%)
顯示區域： 115.2×86.4mm (橫*豎)
可視區域： 118.2×89.4mm (橫*豎)
外觀尺寸： 144.0×104.6 mm (橫*豎)
外觀尺寸： 12.3±0.5 mm (厚度)
觸摸屏： 無
三：群創5.7寸工業液晶屏G057VGE-T01光學特征
顯示模式： TN，常白顯示，透射式
液晶屏亮度： 450cd/m2 (Typ.)(此屏背光亮度可增加到1000nits以上)
對比度： 800:1 (Typ.) (透射)
顯示顏色： 262K (6-bit )
顯示色域： 54% NTSC (CIE1931)
響應時間： 15/35(Typ.)(Tr/Td) (ms)
可視角度： 80/80/70/70(Typ.)(CR≥10) (左/右/上/下)
最佳視角： 6點鐘
白色色度： X:0.313;Y:0.329
白場變動： 1.25/1.40(Typ./Max.)( 5points)
四、群創5.7寸工業液晶屏G057VGE-T01發光系統
燈管位置： 側入式光源
光源類型： WLED
光源壽命： 50K(Min.)(小時)
接口類型： 端子
背光電路： 含LED驅動器
背光電路： 12.0±1.2V (輸入電壓)
背光電路： 0.26±0.03A (輸入電流)
背光功耗： 2.45W (Typ.)
五、群創5.7寸工業液晶屏G057VGE-T01信號接口
信號大類： Parallel RGB
信號小類： TTL (1 ch, 6-bit)
面板電壓： 3.3V (Typ.)
面板電流： 140/190mA (Typ./Max.)
面板功率： 0.53W (Typ.)
信號電壓： 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC
接口類型： 端子
接口腳距： 0.5mm
接口數量： 1 pcs
接口腳數： 33 pins
補充說明：以上群創5.7寸工業液晶屏G057VGE-T01資料僅供參考，如有某項不準確，可以聯系我們宇華微 客服提供產品的規格資料，產品均以pdf規格為準。
